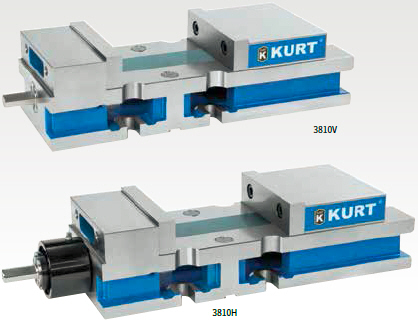

VersatileLock? 多功能平口鉗

反向型(3810V)和反向液壓型(3810H)

此型鉗除了具有多功能平口鉗的特點外，更具獨特性。Y軸 是正向，易于編程。定鉗在手柄一側(cè)，操作者在裝卸工件時 更安全、簡捷、迅速。

功能和特點：

  • 張開度260.4mm。
  • 各面均經(jīng)精密加工，3810V可以正位安裝也可以用其它面安裝。
  • 定鉗至鍵槽距離及鉗身高度均控制在公差±0.025mm，便于成組使用。
  • 重復(fù)夾緊精度0.013mm。
  • 液壓型的沖程為6.35mm。
夾緊力kN
扭矩Nm 3810V
14 2.8
27 4.4
41 7.2
54 9.0
68 11.7
81 15.3
95 18.0
108 22.7
122 27.4
136 29.1
夾緊力kN
液壓MPa 3810H
3.4 6.7
6.9 13.3
10.3 20.0
13.8 26.7
17.2 33.4
20.7 40.0
22.1 48.9
液壓排量
29.8CC

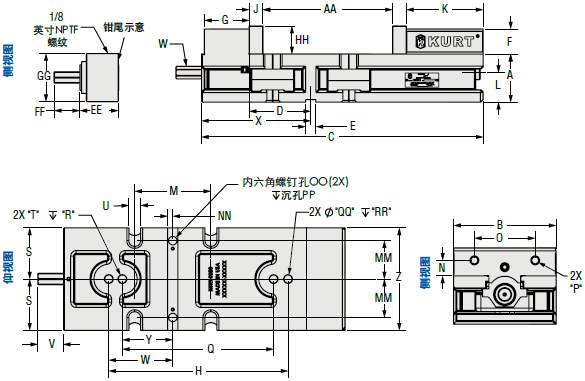

參數(shù)表 mm(in)
3810V 3810H
A 95.25 95.25
B 203.20 203.20
C 558.80 558.80
D 122.22 122.22
E 20.65 20.65
F 49.91 49.91
G 88.90 88.90
H 355.60 355.60
J 27.31 27.31
K 152.40 152.40
L 58.55 58.55
M 151.21 151.21
N 30.99 30.99
O 120.65 120.65
P (5/8-11) (5/8-11)
Q 300.00 300.00
R 12.70 12.70
S 101.60 101.60
T 16.00 16.00
U 23.55 23.55
V 50.80 50.80
W (7/8) (7/8)
X 216.69 216.69
Y 100.00 100.00
Z 203.20 203.20

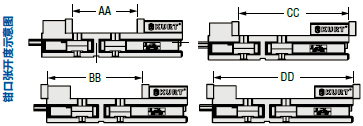

AA 260.35 260.35
BB 376.56 376.56
CC 440.06 440.06
DD 556.26 556.26
EE - 75.74
FF - 50.80
GG - 95.25
HH 55.88 55.88
MM 76.20 76.20
NN 10.34 10.34
OO 15.875 15.875
PP 20.07 20.07
QQ 15.88 15.88
RR 12.70 12.70
重量 67kg 70kg



平口鉗與機床的連接請見第76頁
