圖示為兩臺3600VM型 背對背安
裝 在一起，組成一個快 速、簡捷并
很經濟的雙 工位方箱。 底座可用
于 絕大部分臥 式加工中心。

參見第80-81頁

維修備件

型號 維修備件
3600VM *3600V-KIT
*= 與公制相同
夾緊力kN
扭矩Nm 標準型
3150V 3620V
14 2.9 2.9
27 7.8 7.8
41 9.9 9.9
54 13.4 13.4
68 17.0 17.0
81 19.7 19.7
95 24.6 24.6
109 28.3 28.3

夾緊力kN
液壓MPa 液壓型
3600H 3620H
3 7 7
6 14 14
8 21 21
11 28 28
14 35 35
17 42 42
19 49 49
22 56 56
液壓排量
CC		 19 19

夾緊力kN
氣壓Bar 氣動型
3600A 3620A
0.7 1.4 1.4
1.4 3.7 3.7
2.1 5.7 5.7
2.8 7.9 7.9
3.5 9.8 9.8
4.1 12.1 12.1
4.8 14.4 14.4
5.5 16.9 16.9
6.2 19.4 19.4
6.9 22.2 22.2
參數表 mm(in)
標準型 液壓型 氣動型
3150V 3620V 3600H 3620H 3600A 3620A
A 80.95 80.95 80.95 80.95 80.95 80.95
B 152.40 152.40 152.40 152.40 152.40 152.40
C 382.52 328.68 382.52 328.68 382.52 328.68
D 69.85 69.85 69.85 69.85 69.85 69.85
E 17.48 17.48 17.48 17.48 17.48 17.48
F 37.72 37.72 37.72 37.72 37.72 37.72
G 69.85 69.85 69.85 69.85 69.85 69.85
H 44.07 44.07 44.07 44.07 44.07 44.07
J 18.42 18.42 18.42 18.42 18.42 18.42
K 114.30 114.30 114.30 114.30 114.30 114.30
L 57.15 57.15 57.15 57.15 57.15 57.15
M 127.00 127.00 127.00 127.00 127.00 127.00
N 23.80 23.80 23.80 23.80 23.80 23.80
O 98.43 98.43 98.43 98.43 98.43 98.43
P M12x25 (1/2-13) (1/2-13) (1/2-13) (1/2-13) (1/2-13)
Q 50.80 50.80 50.80 50.80 50.80 50.80
R 107.95 107.95 107.95 107.95 107.95 107.95
S 76.20 76.20 76.20 76.20 76.20 76.20
T 35.03 35.03 35.03 35.03 35.03 35.03
U 16.00 16.00 16.00 16.00 16.00 16.00
V 49.28 49.28 49.28 49.28 49.28 49.28
W (3/4) (3/4) (3/4) (3/4) (3/4) (3/4)
X 143.26 143.26 143.26 143.26 143.26 143.26
Y 16.00 16.00 16.00 16.00 16.00 16.00
Z 152.40 152.40 152.40 152.40 152.40 152.40

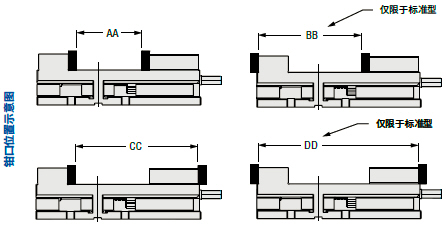

AA 152.40 101.60 152.40 101.60 152.40 101.60
BB 241.30 190.50 - - - -
CC 285.75 234.95 285.75 234.95 285.75 234.95
DD 374.65 323.90 - - - -
EE - - 61.21 61.21 - -
GG - - 85.73 85.73 - -
HH - - - - 183.39 183.39
KK - - - - 26.16 26.16
LL - - - - 127.00 127.00
MM 63.50 63.50 63.50 63.50 63.50 63.50
NN 8.74 8.74 8.74 8.74 8.74 8.74
OO M12x25 (1/2-13) (1/2-13) (1/2-13) (1/2-13) (1/2-13)
PP 17.04 17.04 17.04 17.04 17.04 17.04
QQ (0.625) (0.625) (0.625) (0.625) (0.625) (0.625)
RR 16 16 16 16 16 16
SS (4.000) (4.000) (4.000) (4.000) (4.000) (4.000)
TT (6.000) (6.000) (6.000) (6.000) (6.000) (6.000)
UU 100 100 100 100 100 100
重量kg 32 29 34 32 34 32
