將四面體安裝在機床分度器上，或者由KURT提供整套系統。

KURT旋轉臺夾具系統

功能和特點:

  • 效率高。該系統有八個工位，可以裝夾多個工件。
  • 重復夾緊度達到0.005mm。每個工位的夾緊力在95Nm扭矩時都可以達到 33.2kN。
  • 前部和后部動鉗有自調整保持塊，用來保證在不同的工位上夾緊大小相同或不同的工件。
    同時也可以通過預調整，迅速裝夾工件，減少裝夾時間。
  • 球鐵立柱鉗身保證剛性、強度和精度。
  • 多種鉗口備選，以適應不同的工件。
  • 包括普通硬鉗口，可加工鋁鉗口，可加工球鐵鉗口和鋁質基礎板。
  • 鉗口可以180°旋轉使用。
  • 終身保修。
  • 有備選的單工位轉換塊。可加工鉗口的轉換塊貨號為CTHDLM4-CONVKIT，
    普通硬鉗口的轉換塊貨號為CTHDLM4J-CONVKIT。

系統部件包括：

  • 四面體立柱及鉗口。
  • 尾部支撐組件。
  • 分度器定位件。
  • T形槽螺母。
  • 分度器聯接件。
  • 中心定位銷。
  • 螺釘。
  • 不含底座，可以單獨報價。

適于下列型號:
Centroid
(Golden Sun)
RT-150 (CNC-151R)
RT-200 (CNC-201R)
RT-250 (CNC-251R)
RT-320 (CNC-321R)
Haas
HRT210
HRT310
Hardinge
GD160
GD210
Nikken
CNC180 CNC302
CNC180B CNC302B
CNC202 CNC320
CNC202B CNC321
CNC200 CNC321B
CNC250 CNC400
CNC260 CNC401
CNC260B CNC401B
SMW
RT-225
RT-275
Troyke
DL-9
DL-10
DL-12
Tsudakoma
RN-150 (FP) RNCM-301
RN-200 (FP) RNCM-401
RN-250 RB-250
RN-300 RB-300
RNCV-401 RZ-160 (FP)
RNCM-251 RZ-200 (FP)
Yuasa
DMNC-220
DMNC-280
DMNC-320
DRFT-220
DRFT-280
DRFT-320
Yukiwa
JNC170 (FP)
JNC200 (FP)
JNC250 (FP)
YNC170 (FP)
YNC200 (FP)
YNC250 (FP)

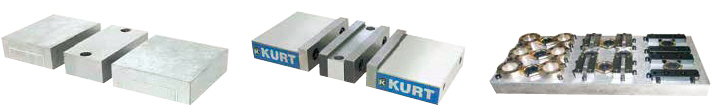

備選鉗口:

  • 鋼質硬鉗口，可加工鋁鉗口，可加工球鐵鉗口和鋁質基礎板。 請見第40至43頁。

上一頁　第82頁　下一頁
